Пылевой вентилятор ВЦП 5-45 (ВРП) №6,3 5,5 кВт, 1500 об.

Общая информация – пылевой радиальный вентилятор ВЦП 5-45, ВРП 100-45, ВРП 110-43

Пылевой вентилятор ВРП 110-43 №6,3 5,5 кВт, 1500 об. – качественная модель, с повышенным уровнем производительности, разработанная для использования в мелкой или крупной промышленности, обеспечивая бесперебойную работу по удалению и перемещению разнообразных газовоздушных смесей в воздуховодных системах. Перемещение воздуха возможно при содержании в нем пыли или твердых частиц с общей концентрацией не более 1 кг/м³.

Радиальные вентиляторы ВЦП 5-45 благодаря своей усовершенствованной конструкции рассчитан на перемещение любой другого воздуха, в котором не содержаться маслянистые, химические, волокнистые или липкие вещества, что могут навредить внутреннему механизму агрегата. Номинальная рабочая температура перемещаемого воздуха 80°С, при общем содержании примесей в воздухе до 1000000 мг/м3 (1 кг/м3).

Габаритные размеры

Модель рассчитана на такую работу:

• Устранение древесной стружки и любой другой пыли из деревообрабатывающих станков;
• Удаление металлической стружки илт пыли из металлообрабатывающих станков;
• С целью осуществления санитарно-технических и производственных работ по перемещению воздуха в стационарных условиях;
• Удаления пыли во время обработки шерсти, хлопка и т.д.;
• Применение в пылеочистных установка и системах пневмотраспорта.

Общий технологический стандарт вентилятора соответствует ТУ 22-4577-79 и стандарту конструкции согласно ГОСТ 5976-73.

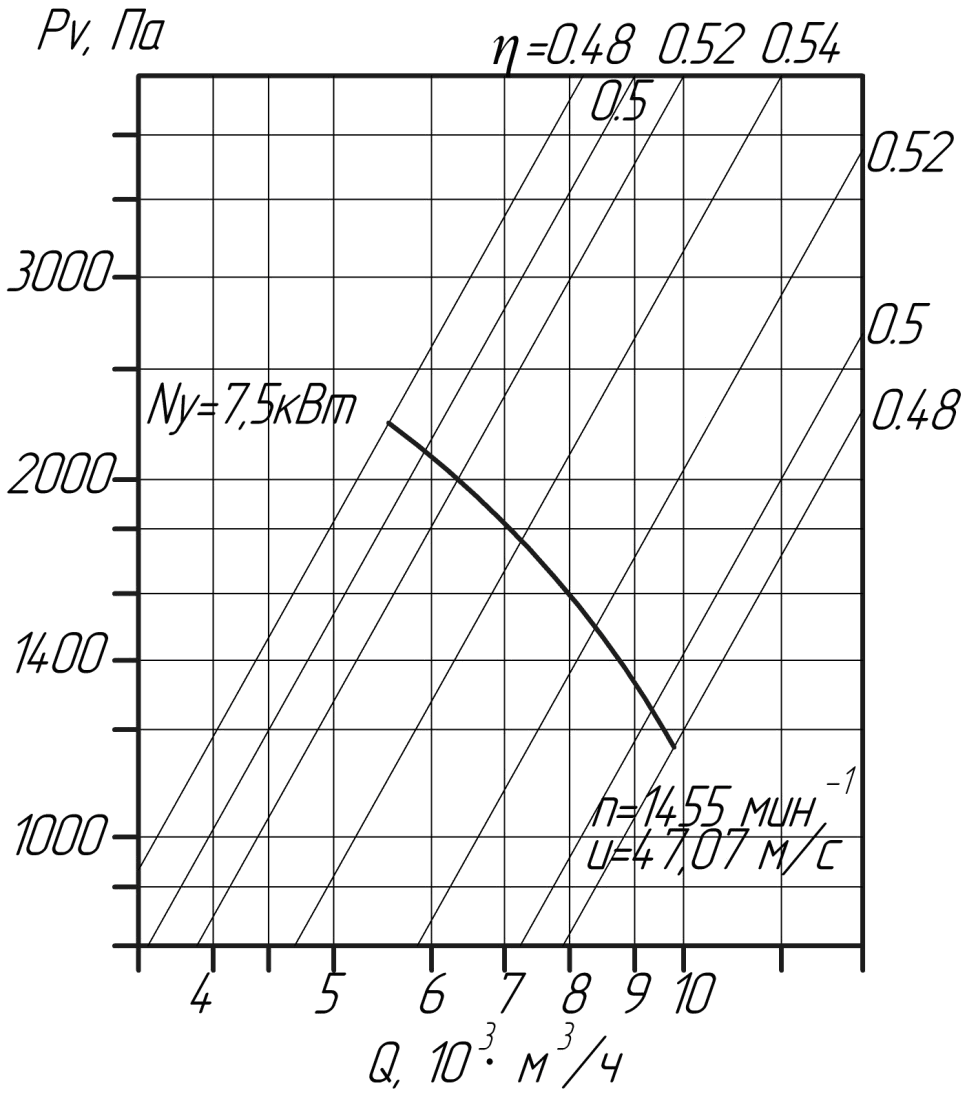

Аэродинамические показатели

Техническая характеристика вентилятора

• Работа на одностороннее всасывание воздуха;
• Корпус спирально-поворотную форму для более качественной работы;
• Рабочие лопатки имеют радиально прямую форму;
• Количество рабочих лопаток 8 шт.;
• Направление вращения возможно вправо/влево;
• В зависимости от технологических потребностей корпус вентилятора может быть изготовлен из углеродистой или нержавеющей стали, а также других разнородных материалов или алюминиевых сплавов высокой прочности.

Особенность конструкции

Корпус радиального пылевого вентилятора ВЦП 5-45 (ВРП 100-45) производится из углеродистой или нержавеющей стали, а также других разнородных материалов и алюминиевых сплавов высокой прочности, в зависимости от технологического исполнения и рабочих потребностей. Конструкция имеет спиралевидную неразъёмную форму.

На передней стенке корпуса расположен входной патрубок с фланцем цилиндрической формы. Чтобы обеспечить большую герметичность выходной патрубок приваривают к корпусу, а зазоры между входными патрубками и рабочим колесом регулируются в зависимости от ваших потребностей.

Рабочее колесо обладает сварной конструкцией, где приварены 8 прямых лопаток, ступицы и две звездочки.

Монтаж вентилятора

Перед запуском вентилятор пылевой радиальный ВЦП 5-45 следует внимательно осмотреть на предмет правильного подключения, с проверкой всех узлов. После чего следует провести нижеприведенные процедуры:

• Проверьте, чтобы рабочее колесо легко и плавно вращалось;
• Сделайте проверку и регулировку осевого и радиального зазора;
• Осмотрите затяжки болтов, а также насколько хорошо закреплено рабочее колесо;
• Сделайте заземление для корпуса вентилятора и двигателя;
• Ненадолго включите/выключите вентилятора, чтобы сделать проверку направления вращения рабочего колеса. Направление должно соответствовать стрелкам указателям на корпусе вентилятора;
• Проверьте присоединение нагнетательных и всасывающих воздуховодов при помощи гибких вставок.

После того, как была сделана детальная проверка, можно осуществлять запуск вентилятора. Но, если время работы вентилятор начнет издавать нежелательные шумы или стуки, то необходимо провести повторный осмотр пылевого вентилятора ВРП 110-43 на предмет неправильного подключения или поломок.

Чтобы получить больше полезной информации, обращайтесь к нашим профессиональным менеджерам, которые всегда готовы предоставить консультацию и помощь в выборе лучшего оборудования.
