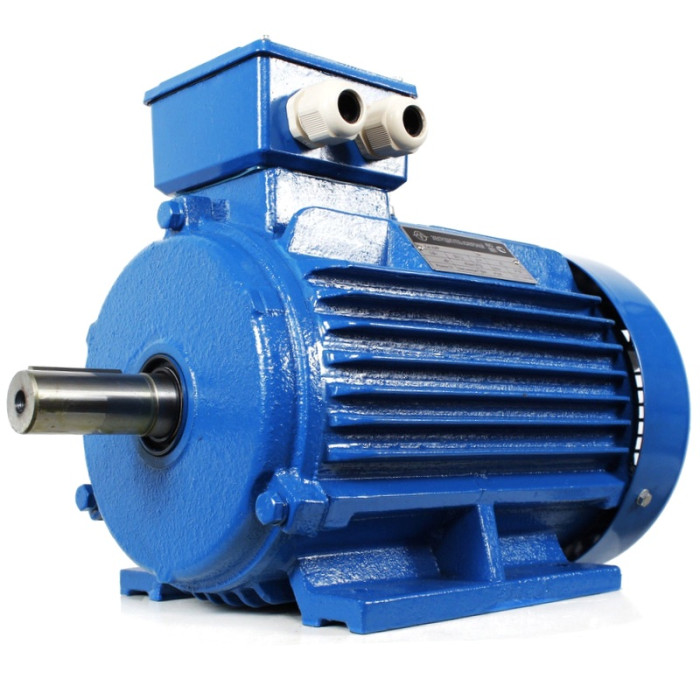

Трехфазный электродвигатель АИР 100 L2

Электродвигатели АИР 100 L2 являются асинхронными трехфазными высокооборотными двигателями. Их комплектуют ротором короткозамкнутого типа. Это качественные двигатели преимущественно для промышленного применения. Их используют в производственных машинах и механизмах. Такие электродвигатели предназначены для продолжительного режима работы, во время которой уровень нагрузки на двигатель не претерпевает существенных колебаний.

Важной особенностью данной модели является способность работать даже тогда, когда количество полюсов в магнитном поле резко колеблется. Скорость вращения двигателя поддается регулировке путем изменения количества полюсов.

Техническая характеристика трехфазного электродвигателя АИР 100 L2

Питание асинхронного электродвигателя АИР100L2 осуществляется от сети с напряжением 220/380 В и переменным током частотой 50 Гц. Синхронная частота вращения достигает 3000 оборотов в минуту при количестве полюсов 2р=2. Двигатель имеет класс защиты от воздействия пыли и влаги IP54.

В зависимости от того, в сеть с каким напряжением подключается электродвигатель данной модели, используется одна из двух возможных схем подключения. Для сетей с напряжением 220 В используется треугольная схема, а для сетей с напряжением 380 В — звездообразная.

Потребителю предлагаются три возможных вида исполнения трехфазных двигателей АИР, отличающиеся друг от друга вариантами монтажа: вариант с креплением на лапах, вариант с фланцевым креплением и вариант с, представляющий собой комбинацию из первых двух (то есть, он оснащен и лапами и фланцевым креплением).

Габаритные размеры модели

Вариант исполнения IM1081 - На лапах:

Вариант исполнения: IM2081 (IM3081) - Комбинированный (фланец):

Материал корпуса двигателей — силуминовый сплав, обладающий высокими прочностными характеристиками. Материал, из которого выполнены обмотки — медь высокого качества. Обмотки имеют лаковое покрытие, основное назначение которого — увеличить продолжительность эксплуатации статорного изоляционного покрытия.

Основные достоинства асинхронного электродвигателя АИР 100 L2

К достоинствам трехфазного двигателя АИР100L2 относятся:

• стойкость к краткому воздействию механических перегрузок;
• простая конструкция;
• простота пуска;
• пуск легко автоматизировать;
• стабильность скорости при различных нагрузках в подавляющем большинстве случаев;
• качественно изготовленные детали обеспечить КПД в 65,7%;
• малошумность (не более 55 дБ), благодаря использованию в конструкции качественных подшипников;
• реактивные токи cosφ низкого уровня(не более 0,77);
• высокий уровень пылевлагозащищенности корпуса;
• высоконадежны во время пусков и внезапных перегрузок, благодаря увеличенной кратности моментов пуска;
• высокопрочный силуминовый корпус.

Обозначение у электродвигателя "АИР" является аббревиатурой, буквы в которой имеют следующие значения:

А – асинхронного типа

И – лицензия Интерэлектро (организации СЭВ, разработавшей серию электродвигателей и действующей в согласии с международными соглашениями)

Р – соответствие стандарту согласованности размеров с мощностью (для стран СНГ это стандарт РС3031-71)

Цифра в обозначении означает высоту (габарит) оси вращения в миллиметрах, буква А — короткую (первую) длину статорного сердечника, а цифра 2 — количество полюсных пар (пять вариаций, четные числа от 2 до 10), соответствующих частоте, с которой вращается ротор ( 3000 об/мин, 1500 об/мин, 1000 об/мин, 750 об/мин, 600 об/мин).

Возможно также обозначение УЗ в конце, означающее климатическое исполнение для умеренных широт согласно ГОСТ 15150-69.
