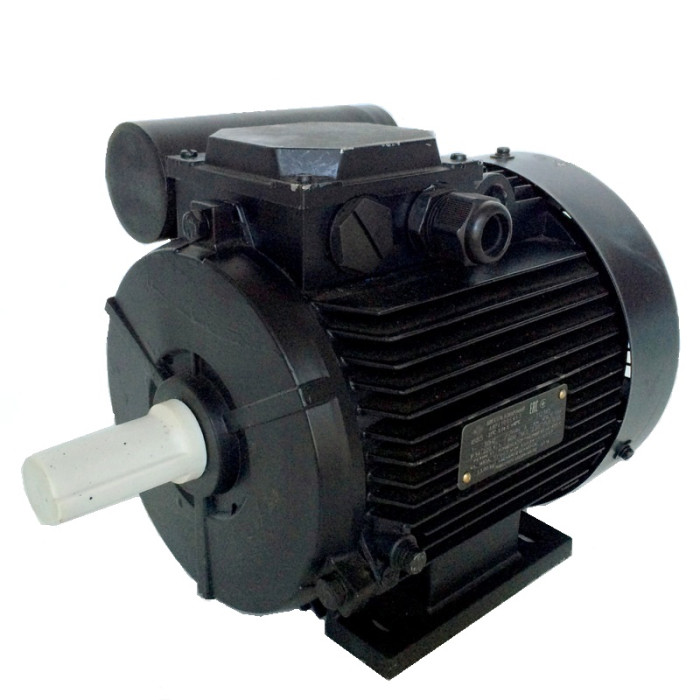

Однофазный электродвигатель АИРЕ 100 S4

Электродвигатели АИРЕ100S4 имеют асинхронное исполнение и относятся к однофазным высокооборотным двигателям. Их комплектуют ротором короткозамкнутого типа. Количество обмоток статора — две. Одна из обмоток является основной, вторая — вспомогательной (пусковой). Количество полюсов — 4. Обмотки снабжены конденсаторным элементом, позволяющим выполнять сдвиг напряжения от питающей электроцепи.

Асинхронный однофазный АИРЕ 100 S4 - качественный электродвигатель для широкого применения. Такие двигатели используются на промышленных предприятиях, в быту, сельском хозяйстве, строительстве. Их применяют для привода разнообразных промышленных машин и механизмов, насосных и компрессорных установок.

Техническая характеристика однофазного электродвигателя АИРЕ 100 S4

Питание электродвигателя АИРЕ100S4 осуществляется от сети с напряжением 220/230 В и переменным током частотой 50 Гц. Синхронная частота вращения достигает 1500 оборотов в минуту. Двигатель имеет класс защиты от воздействия пыли и влаги IP54. Максимальный вес - 24,4 кг. Электрическая мощность 2,2 кВт.

Оптимальным является расположение двигателей таким образом, чтобы они были защищены от значительных перепадов температуры, поскольку те способны оказывать негативное воздействие на корректность работы конденсатора. В случае, если температурные колебания имеют место, необходимой является периодическая проверка конденсаторной емкости.

Имеются три варианта исполнения асинхронных однофазных двигателей АИРЕ, отличающиеся друг от друга вариантами монтажа. Модель с обозначением IM1081 крепится на лапах. Модель с обозначением IM3081 имеет фланцевое крепление. Модель с обозначением IM2081 представляет собой комбинацию из первых двух вариантов. То есть, он оснащен лапами и фланцевым креплением.

IM1081 На лапах:

IM2081 Комбинированный (+5% к базовой стоимости IM1081 на лапах):

IM3081 Фланцевый (+5% к базовой стоимости IM1081 на лапах):

(Цену на монтажное исполнение IM1082, IM2082, IM3082, IM2181, IM2182, IM3681, IM3682 - уточняйте у менеджеров интернет-магазина "ОВК Днепропетровск")

Габаритные размеры электродвигателя (могут отличаться у разных производителей): длина — 424 мм, ширина — 233 мм (с учетом выступа конденсатора), высота — 246,5 мм.

Вариант исполнения IM1081 (IM1082) - На лапах:

Вариант исполнения: IM2081 (IM3081) - Комбинированный (фланец):

Материал корпуса двигателей АИРЕ — силуминовый сплав, обладающий высокими прочностными характеристиками. Материал, из которого выполнены обмотки — медь высокого качества. Обмотки имеют лаковое покрытие, основное назначение которого — увеличить продолжительность эксплуатации статорного изоляционного покрытия.

Основные достоинства однофазных асинхронных электродвигателей АИРЕ 100 С4

К достоинствам модели АИРЕ 100 S4 относятся:

• стойкость к краткому воздействию механических перегрузок;
• простая конструкция;
• простота пуска;
• пуск легко автоматизировать;
• стабильность скорости при различных нагрузках в подавляющем большинстве случаев;
• качественно изготовленные детали позволили до 75% повысить КПД;
• низкий уровень шума (не более 55 дБ), благодаря использованию в конструкции качественных подшипников;
• реактивные токи cosφ низкого уровня (не более 0,95);
• высокий уровень защиты корпуса от влаги и пыли;
• высоконадежные во время пусков и внезапных перегрузок, благодаря увеличенной кратности моментов пуска.

Главными недостатками асинхронных однофазных электродвигателей этой модели являются: слабый по мощности пусковой момент, низкая устойчивость к воздействию перегрузок и низкий КПД (в сравнении с трехфазными моделями).

Обозначение АИРЕ является аббревиатурой, буквы в которой имеют следующие значения:

А – асинхронного типа

И – лицензия Интерэлектро (организации СЭВ, разработавшей серию электродвигателей и действующей в согласии с международными соглашениями)

Р – соответствие стандарту ГОСТ, DIN согласованности размеров с мощностью

Е – однофазное исполнение электродвигателя и двухфазных обмоток, оснащен конденсатором.

Цифра 100 в обозначении означает высоту (габарит) оси вращения в миллиметрах, буква S длину станины, а цифра 4 — количество полюсов.
